Beschreibung

Tams Gleisbesetztmelder GBM1

Optimiert für den Einsatz in analogen Anlagen

• zur Überwachung von maximal 4 voneinander unabhängigen Gleisabschnitten
• für Anlagen bis Nenngröße I mit einem Stromverbrauch von max. 1.200 mA pro Abschnitt
• hohe Empfindlichkeit (1 mA)
• direkter Anschluss von Verbrauchern bis 500 mA
• Erkennung von Fahrzeugen unabhängig von der Fahrtrichtung (in analogen Gleichstromanlagen)
• Anzeige der Belegtmeldungen über integrierte LEDs oder externe LEDs oder Lämpchen

• Anzahl der überwachten Abschnitte:	maximal 4
  Auswertung der Belegtmeldungen:	gegen Masse der nachgeordneten Komponenten
  Ein- und Ausgänge
  Eingänge:	4 Eingänge für den Anschluss der überwachten Gleisabschnitte
  Ausgänge:	4 Ausgänge für den Anschluss von externen Anzeige-LEDs oder Lämpchen nachrangigen Schaltungen den Eingängen digitaler Rückmelder
  Elektrische Eigenschaften
  Spannungsversorgung:	12 – 18 Volt Gleich- oder Wechselspannung ACHTUNG! Der GBM-1 darf nicht über Trafos oder digitale Booster versorgt werden, die Fahrstrom bereitstellen.
  Stromaufnahme (ohne angeschlossene Verbraucher):	ca. 15 mA
  Max. Strom in den Gleisabschnitten:	1.200 mA pro Gleisabschnitt
  Max. Strom pro Ausgang:	500 mA
  Max. Gesamtstrom der Ausgänge:	2.000 mA
  Empfindlichkeit:	1 mA
  Schutzart
  Fertig-Baustein (ohne Gehäuse):	IP 00 | Bedeutung: Kein Schutz gegen Fremdkörper, Berührung und Wasser.
  Fertig-Gerät (im Gehäuse):	IP 20 | Bedeutung: Geschützt gegen feste Fremdkörper mit Durchmesser ≥ 12,5 mm und den Zugang mit einem Finger. Kein Schutz gegen Wasser.
  Umgebung
  	Für den Gebrauch in geschlossenen Räumen.
  Umgebungstemperatur im Betrieb:	0 ~ + 30 °C
  Zulässige relative Luftfeuchtigkeit im Betrieb:	10 ~ 85% (nicht kondensierend)
  Umgebungstemperatur bei Lagerung:	– 10 ~ + 40 °C
  Zulässige relative Luftfeuchtigkeit bei Lagerung:	10 ~ 85% (nicht kondensierend)
  Sonstige Eigenschaften
  Abmessungen (ca.):	Platine: 72 x 82 mm Fertig-Gerät einschließlich Gehäuse: 100 x 90 x 35 mm
  Gewicht (ca.):	bestückte Platine (Fertig-Baustein): 49 g Fertig-Gerät einschließlich Gehäuse:  97 g

• Fertig-Baustein – aufgebaut und geprüft

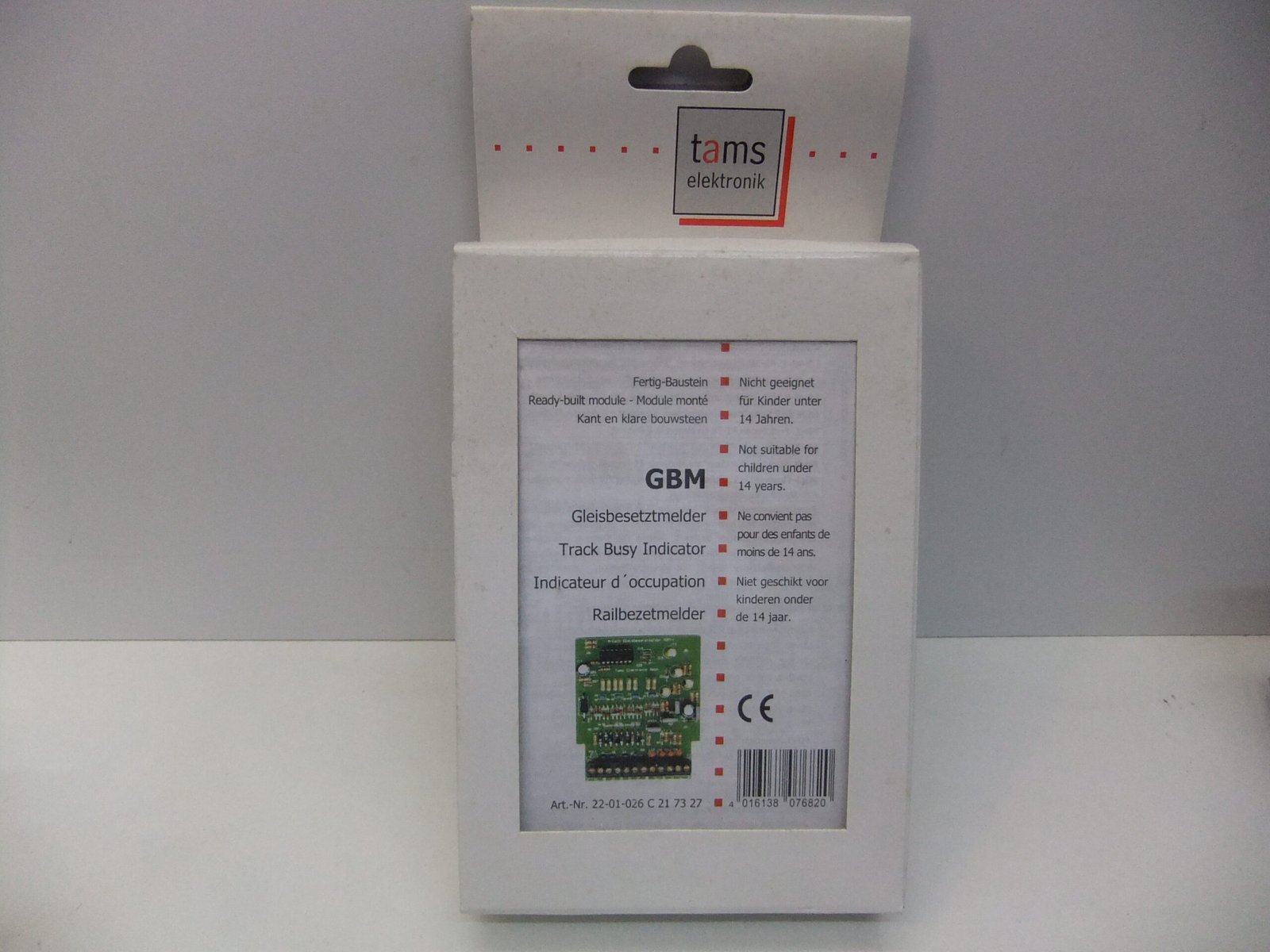

• Aus einer Sammlungsauflösung , unbenutzt in org. Verpackung.
• Die Verpackung hat Lagerspuren und die Beschreibungen sind nicht vollständig.
